產品名稱：ALTRA鼓形齒聯軸器
產品型號：若需求資料，請聯系我們
Amerigear…行業領先，性能最佳…全鼓形齒柔性聯軸器
與普通輪齒形式相比, Amerigear全鼓形齒代表著在輪齒設計上的最高成就。齒的三個工作部位均帶有鼓形。因此, 輪齒動作起來非常像搖椅, 可軸向自由滑動，而不會頂撞或脫離內齒。由于這一設計的優勢,帶全鼓形輪齒的Amerigear柔性聯軸器以最小尺寸、最高可靠性和長使用壽命在操作時提供最大負載能力。
行業領先…經常被仿制, 但從未被超越

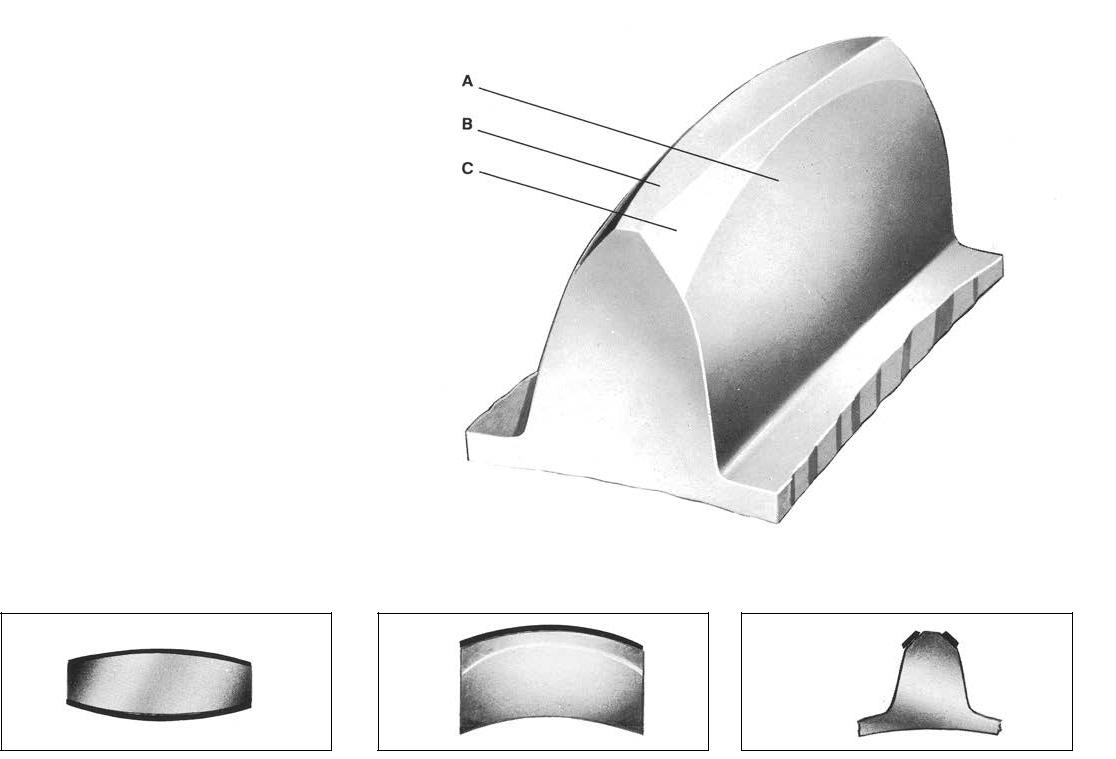

鼓形齒齒面成鼓形 因此在齒中心的齒厚厚度最大。這可加大各齒輪的接觸面積, 以滿足更高扭矩要求, 并在給定角度中, 使更多輪齒可互相接觸。實際輪齒負載位于輪齒厚度最大的輪齒面中心附近。當恒速傳動時, 鼓形齒面還可消除齒端應力, 提供最優的負載分布, 并以最小齒側間隙適應所有類型的偏差。該設計提供良好的油膜特征，可進行高效潤滑。
鼓形齒齒頂帶鼓形 半徑與齒輪元件外部相等。鼓形的齒頂與法蘭內齒套的內齒根接觸, 能夠精確同心的導入法蘭套。這允許最小徑向軸套間隙, 并以軸套為中心, 以在不同負載和偏差條件下確保良好的動態平衡特征。
鼓形倒角 對與齒頂相鄰的齒面進行倒角, 以消除齒根圓角的干涉, 這使得齒的真實漸開線齒面與法蘭內齒相接觸, 并確保自由錯開。
